こんにちは!Mr.パパンです。
私はパイプハウスの設計を年間に数十件しています。その知識を元に農家さんや家庭菜園好きの方に農業資材の役立つ情報を発信しています。
はじめに
この記事を読めばパイプハウスの出入口をどんな物にしようか悩みが消えるはずです。
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%87%91%E9%AB%AA%E7%96%91%E5%95%8F.jpg)
ハウスの出入口ってどんな物に出来るの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E7%9C%BC%E9%8F%A1%E7%96%91%E5%95%8F.jpg)
どんな事を基準に選ぶの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E7%94%B7%E7%96%91%E5%95%8F.jpg)
どんな部材を使えば出来るの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%946.jpg)
取付けは自分で出来るの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%944.jpg)
そんな疑問にお答えします!
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%943.jpg)
今日からあなたは出入口マスターです!!
ということでさっそく解説していきます。
ハウスの出入口ってどんな物があるの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%87%91%E9%AB%AA%E7%96%91%E5%95%8F.jpg)
ハウスの出入口ってどんな種類があるの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%944.jpg)
大きく分けて4種類あります
それでは4種類紹介します。
パイプ扉
妻柱に蝶番を取付けそのパイプを軸に半円形に開閉するタイプです。
2枚取付ければ観音開きする扉になります。
ドアの大きさが開口部になります。
![Opening and closing image](https://kagayakiboyblog.com/wp-content/uploads/2022/08/%E9%96%8B%E9%96%89%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8.jpg)
スライドドア
ドアは上下のレールに沿って横側にスライドし、開閉するタイプです。
1枚のドアを出入口にする場合は右引き・左引きどちらでもできます。
2枚の場合はそれぞれ左右に引き開閉します。
![slide door](https://kagayakiboyblog.com/wp-content/uploads/2022/07/%E3%82%B9%E3%83%A9%E3%82%A4%E3%83%89%E3%83%89%E3%82%A2%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8-2.jpg)
カーテンタイプ
妻面開口部に厚めの被覆資材を取り付けます。ハトメ加工を施し紐や専用部材を使用しワイヤーやパイプなどに沿って開閉するタイプです。部屋のカーテンを想像してください。
開口部を広くとることができますが被覆資材がバタつくなどのトラブルも多いです。
![curtain](https://kagayakiboyblog.com/wp-content/uploads/2022/07/%E3%82%AB%E3%83%BC%E3%83%86%E3%83%B3%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8.png)

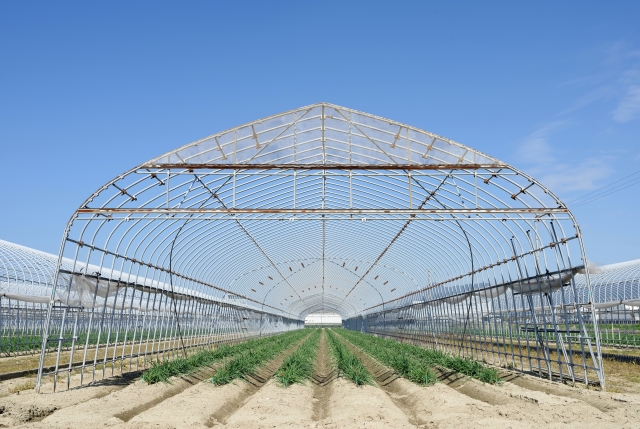

妻面無し・妻面出入口無し
・妻面無し 妻面に妻柱や被覆資材がほとんど無い仕様です。
・妻面出入口無し 妻柱や被覆資材はあるが出入口を作らない仕様です。出入口は反対側妻面にあります。
![No wall](https://kagayakiboyblog.com/wp-content/uploads/2022/07/%E5%A6%BB%E7%84%A1%E3%81%97%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8.jpg)
![No door](https://kagayakiboyblog.com/wp-content/uploads/2022/07/%E3%83%89%E3%82%A2%E7%84%A1%E3%81%97%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8-1.jpg)
以上の4種類になります。それぞれの特徴も簡単に説明しました。
自分がどんなハウスを作りたいか選択することが大切です。
出入口は4種類
パイプ扉・スライドドア・カーテン式・妻面無し
何を基準に選べばいいの?
先程出入口について4種類説明しました。
ここでは何を基準に選べば良いかを解説します。
選び方として4つの項目で選択します。
使用感 | 開閉の動作など実際に使用する際の使いやすさで選ぶ |
価格 | 部材の価格や被覆資材の交換費用などを参考に選ぶ |
強度 | 風の影響を一番受けるのが妻面です!だからこそ強度で選ぶ |
施工難易度 | 自分で施工するので簡単に出来る物を選ぶ |
選び方は人それぞれです!総合的に選んで下さい!
下記には4タイプの評価を3段階で表しています。
タイプ | 使 用 感 | 価 格 | 強 度 | 施工難易度 |
①パイプ扉 | 〇 | ◎ | 〇 | 〇 |
②スライドドア | ◎ | △ | ◎ | △ |
③カーテン | △ | 〇 | △ | △ |
④妻面なし・出入口なし |
それでは、自分の作りたいドアは決まりましたか?
選び方4種類
使用感・価格・強度・施工難易度
どんな部材を使うの?
仕様が決まったので次は必要部材の準備です。
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E7%94%B7%E7%96%91%E5%95%8F.jpg)
どんな部材を使えば出来るの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%944.jpg)
必要な部材について説明します
では(妻面無し・出入口無し)を除いた施工が必要な3タイプの必要部材について説明していきます。
パイプ扉
パイプ扉はセットになっていないので自分で単品部材を準備する必要があります。
ここではパイプ扉を自分で作る際に必要な部材をご紹介します。
商品画像 | 必要数量 | 商品名規格 | 購入場所・価格 | 備考 |
![]() | 1枚 | 「パイプ扉」 19・22組立式or溶接式 サイズ:90㎝x150㎝や90㎝x180㎝など | コメリや農協で購入できる コメリでは19㎜ 90㎝x180㎝ 4,980円 | コメリで購入 はコチラ |
![]() | 2個 (扉1枚) | 「蝶番」 19㎜x19㎜ 扉の直管径と妻柱直管径を確認しましょう | コメリや農協、ネットでも購入できます。コメリ 19㎜x19㎜ 2個598円 | コメリで購入 はコチラ |

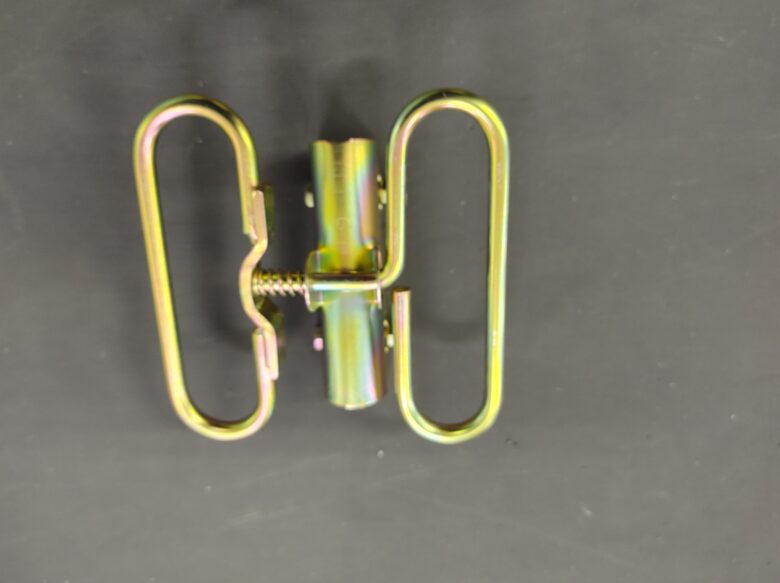

![]() | 1個 | 「ドア取手」 19㎜用 ドアの取手で90°作動し 妻柱と固定できる | コメリや農協、ネットでも購入できます。コメリ 19㎜ 1個648円 | コメリで購入はコチラ |
![]() | 10個 | 「アグリパッカー」 19㎜用パイプ扉とフィルムを固定する | コメリや農協、ネットでも購入できます。コメリ 19㎜ 10個245円 | コメリで購入はコチラ |
![]() | 厚み0.1x 幅135㎝x長さ2m | 「被覆資材」 ベジタロンNEXT0.1㎜ ドアに貼るフィルム | コメリや農協、ネットでも購入できます。ヤフー 0.1㎜x135㎝x2m ネット最安値 364円 | 購入はコチラ |
以上の5点があればパイプ扉タイプは作る事が出来ます。
施工については下記の作り方で解説したいと思います。
スライドドア
次にスライドドアの部材を紹介します。
スライドドアはセットで販売している物があるのでセットを購入すれば部材の準備は簡単です。
コメリでも購入が出来るスライドドアのセットを紹介します。
商品画像 | 数量 | 商品名・規格 | 購入場所・価格 | 備考 |
![]() | 1セット | ティペットドアEX 100㎝x180㎝ | コメリや農協で購入可能です。 片開きセット 100x180 コメリ 34,800円 | 購入はコチラ |
![]() | 厚み0.1x 幅135㎝x長さ2m | 「被覆資材」 ベジタロンNEXT0.1㎜ ドアに貼るフィルム | コメリや農協、ネットでも購入できます。ヤフー 0.1㎜x135㎝x2m ネット最安値 364円 | 購入はコチラ |

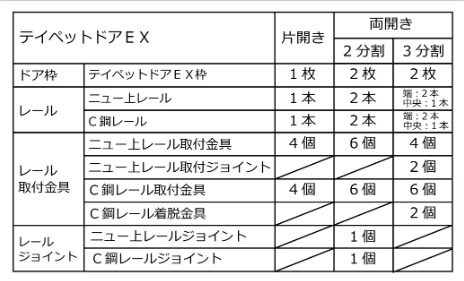

セット詳細は表の通りです。
片開きセットは
・ドア枠:1枚(100㎝x180㎝)
・ニュー上レール:1本
・下レールC鋼レール:1本
・ニュー上レール取付金具:4個
・C鋼レール取付金具:4個
・被覆資材1枚(0.1㎜x135㎝x2m)
![](https://kagayakiboyblog.com/wp-content/uploads/2022/07/%E3%83%86%E3%82%A4%E3%83%9A%E3%83%83%E3%83%88%E3%82%BB%E3%83%83%E3%83%88%E8%A9%B3%E7%B4%B0.jpg)
このセットを買えば上レール取付金具やC鋼レール(下用)の取付金具等もセットになっているので
購入後すぐに施工ができます。
カーテン
最後にカーテンタイプですが、カーテンタイプはあまり専用の部材がありません。
カーテンの開閉のレールもワイヤー・パイプ・専用のレールを使用するなど様々なやり方があります。
今回はワイヤー式・パイプ式の2パターンの必要部材を簡単に解説します。
ワイヤー式
ワイヤー式はパイプ式に比べ施工は難しく、ワイヤーがたるむ可能性があります。
大きな開口部が欲しい際には注意しましょう。
被覆するシートも出来る限り丈夫な物を選びましょう。
商品画像 | 数量 | 商品名・規格 | 購入場所・価格 | 備考 |
![]() | 1本 | ステン・ワイヤーロープ 1.0㎜ | コメリ 1mあたり 228円 | 購入はコチラ |
![]() | 1個 | ターンバックル 1/4 | コメリ 1個 188円 | 購入はコチラ |
![]() | 4個 | ワイヤークリップ 6㎜ | コメリ 1個 108円 | 購入はコチラ |
![]() | 2セット | MEダブルユニバーサル 19x19 | コメリ 2個入 258円 | 購入はコチラ |
![]() | 6個 動作部数量 | ロックカラビナ | コメリ 1個 258円 | 購入はコチラ |
![]() | 1枚 | エステル帆布 トラックシート 1号 | コメリ 1枚 4,280円 | 購入はコチラ |
これで最低限の部材は揃いました!
動作部分の動きを良くするためには専用部材が必要です。
強度なども増すためには工夫が必要なので施工難易度が△となっています。
パイプ式
カーテンタイプ・パイプ式はワイヤー式と似ていますが、ワイヤー箇所がパイプになのでたるまない!施工もワイヤーに比べると簡単にできます。被覆資材はワイヤー式同様に丈夫な物を選んで下さい。
商品画像 | 数量 | 商品名・規格 | 購入場所・価格 | 備考 |
![]() | 1本 | 「直管」 直管19.1㎜ 被覆資材のレール | コメリ 1本 798円 | 購入はコチラ |
![]() | 2セット | MEダブルユニバーサル 19x19 | コメリ 2個入 258円 | 購入はコチラ |
![]() | 6個 | 動作部数量 ロックカラビナ ワイヤー式より大きい物 | コメリ 1個 358円 | 購入はコチラ |
![]() | 1枚 | エステル帆布 トラックシート 1号 | コメリ 1枚 4,280円 | 購入はコチラ |
ワイヤー式と出来上がりはにています。施工の難易度も高いので車庫など大きな開口部が必要な方以外はオススメしません!
取付けは自分で出来るのか?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%946.jpg)
取付けは自分で出来るの?
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%944.jpg)
難しい物もありますができます!
![](https://kagayakiboyblog.com/wp-content/uploads/2022/06/%E9%A1%943.jpg)
完成までもう少し頑張りましょう!!
では3パターン解説していきます。
パイプ扉
パイプ扉の施工手順を解説します。
施工は簡単なので是非自分でやってみましょう!
![]() | ![]() |
①取付ける位置の確認 | ②パイプ扉にフィルムを貼り付ける |
![]() | ![]() |
③蝶番を使用し扉と妻柱を取付け | ④ドア取手を取付ける |

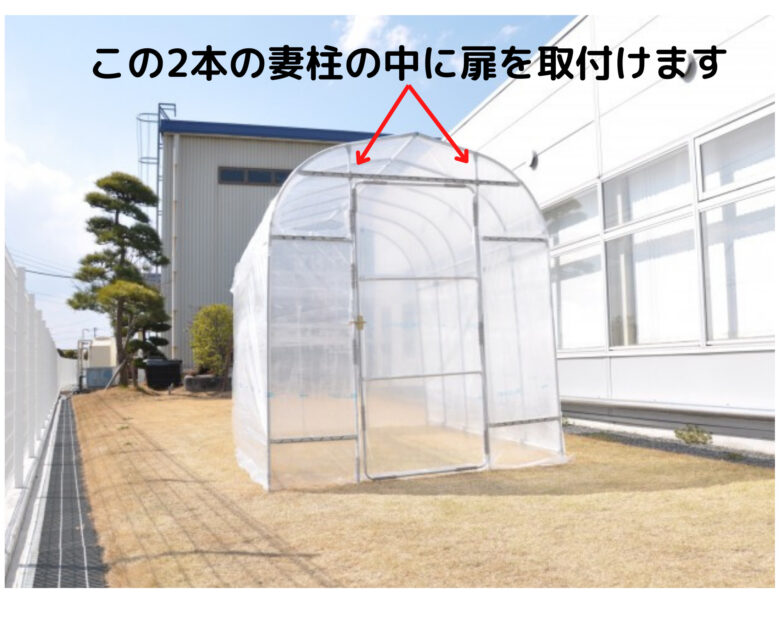

①ハウスを作る際にしっかりと寸法を確認しドアがきれいに入るように想定します。
②パイプ扉にフィルムを貼り付ける際は床に置いてやるとフィルムがたるまずに施工できます。
③蝶番の取付は上下共に4分の1くらいのあたりに取付けると良いでしょう。
![hinge mounting](https://kagayakiboyblog.com/wp-content/uploads/2022/08/%E8%9D%B6%E7%95%AA%E4%BD%BF%E7%94%A8.jpg)

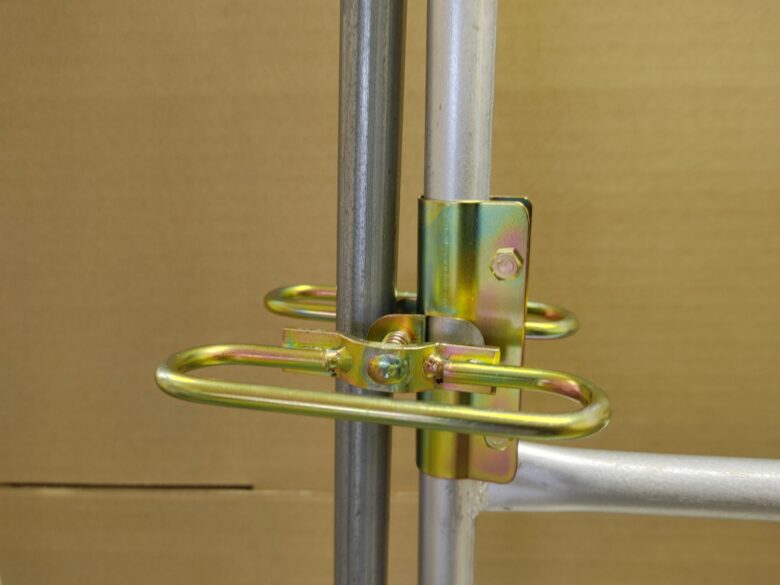

④最後にドア取手を取付けます。この時しっかり妻柱に固定できることを確認します。
![Before installing the door handle](https://kagayakiboyblog.com/wp-content/uploads/2022/08/%E3%83%89%E3%82%A2%E5%8F%96%E6%89%8B1.jpg)
![After installing the door handle](https://kagayakiboyblog.com/wp-content/uploads/2022/08/%E3%83%89%E3%82%A2%E5%8F%96%E6%89%8B-1.jpg)
これでパイプ扉の取付けは終わりです!
すごく簡単でしたね(^^)
この勢いでスライドドアも行ってみましょう!
スライドドア
今回はコメリでも購入できるティペットドアEXの施工方法を解説します。

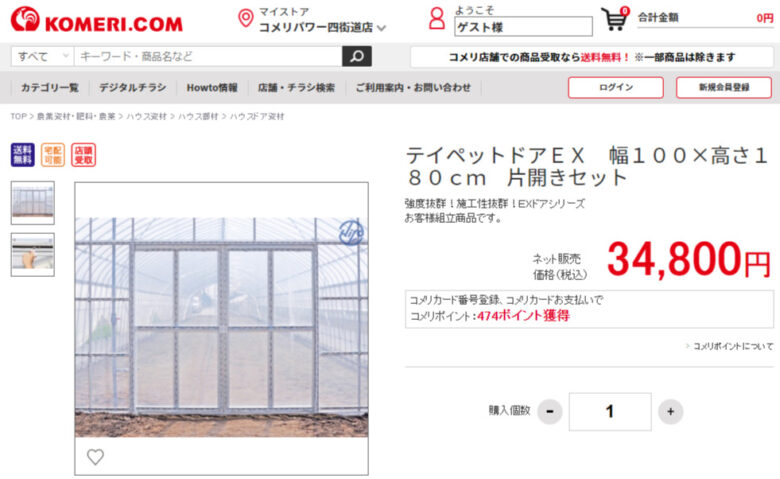

コメリでティペットドアEX片開きセットを購入します。こんな感じ↓
![](https://kagayakiboyblog.com/wp-content/uploads/2022/08/%E3%83%86%E3%82%A4%E3%83%9A%E3%83%83%E3%83%88%E3%83%89%E3%82%A2%EF%BC%A5%EF%BC%B8-%E5%B9%85%EF%BC%91%EF%BC%90%EF%BC%90%C3%97%E9%AB%98%E3%81%95%EF%BC%91%EF%BC%98%EF%BC%90%EF%BD%83%EF%BD%8D-%E7%89%87%E9%96%8B%E3%81%8D%E3%82%BB%E3%83%83%E3%83%88%E3%81%AE%E9%80%9A%E8%B2%A9-%E3%83%9B%E3%83%BC%E3%83%A0%E3%82%BB%E3%83%B3%E3%82%BF%E3%83%BC-%E3%82%B3%E3%83%A1%E3%83%AA%E3%83%89%E3%83%83%E3%83%88%E3%82%B3%E3%83%A0.jpg)
セット詳細は右の表の通りです。
片開きセットは
・ドア枠:1枚(100㎝x180㎝)
・ニュー上レール:1本 (2.4m)
・下レールC鋼レール:1本 (2.4m)
・ニュー上レール取付金具:4個
・C鋼レール取付金具:4個
![](https://kagayakiboyblog.com/wp-content/uploads/2022/07/%E3%83%86%E3%82%A4%E3%83%9A%E3%83%83%E3%83%88%E3%82%BB%E3%83%83%E3%83%88%E8%A9%B3%E7%B4%B0.jpg)
![]() | |
セット箱外観 | セット箱内 |
![]() | ![]() |
内容物 | ネジ等の内容物 |
![]() | ![]() |

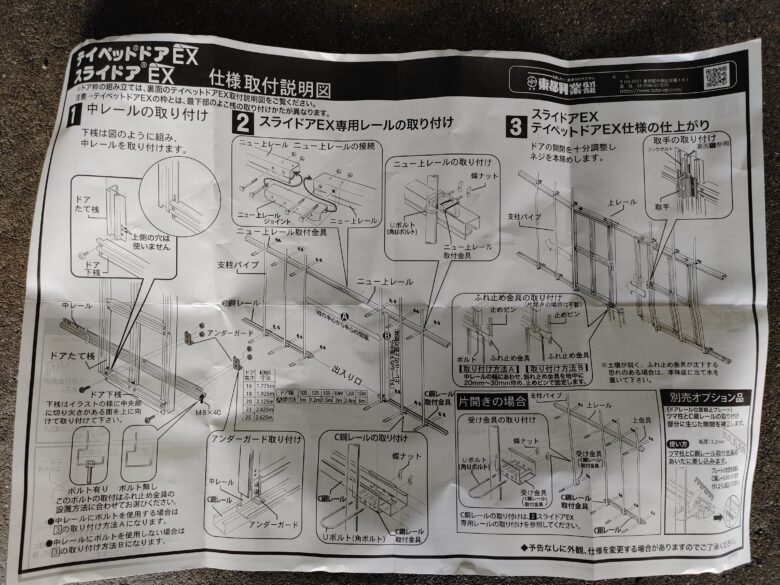

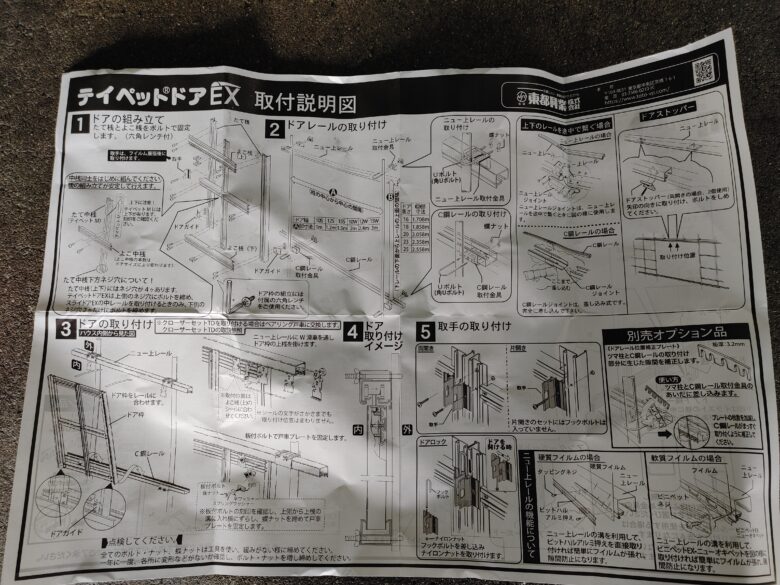

ドア説明書表 | ドア説明書裏 |
![]() | ![]() |

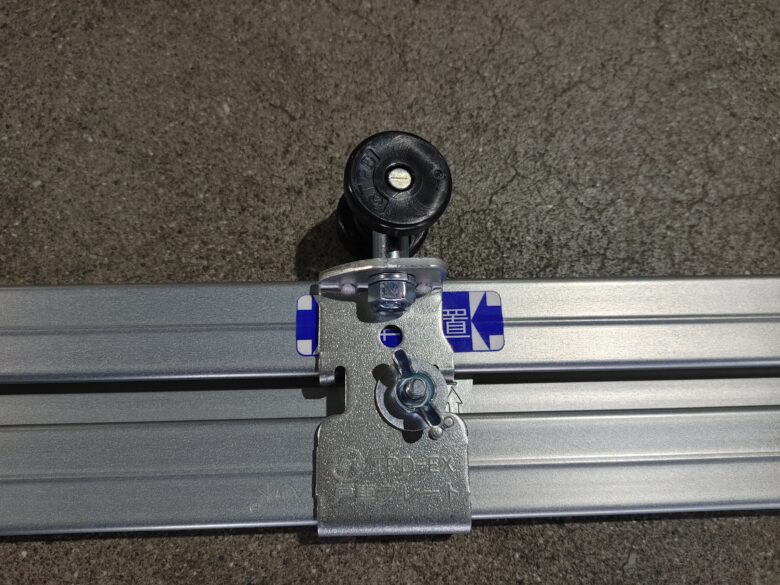

滑車取付箇所 | 滑車取付その1 |
![]() | ![]() |
滑車取付その2 | ドア組立イメージ |
説明書を読みながら積み立てれば簡単にできます。
すこし戸車の取付がわかりにくいので写真を入れてあります。
完成したら別売のフィルムを張ります。※フィルムを貼る為のスプリングは付属しています。
ドアが完成したら次は上下のレールを仮止めします。
上がニュー上レール、下がC鋼レールです。
それぞれ取付金具は4個ずつです。※着脱用の金具は別売です。
まず完成のイメージです。
ここに出来上がり写真
C鋼レール | ニュー上レール |
C鋼レール取付位置 | ニュー上レール取付位置 |
C鋼レール取付金具 | ニュー上レール取付金具 |
①C鋼レールから先に取付けC鋼レールの底に薄い板をいれてから
②扉をC鋼レールに乗せる
③その高さに合わせてニュー上レールを取付ける
④最後に薄い板を取り除けばスムーズに動くようになります。
上下のレール共に4箇所金具を取付ければオッケーです!
ニュー上レールの高さがギリギリにならないように薄い板などでスペースを空ける
カーテン
最後にカーテン式の施工方法を解説します。最初はワイヤー式から
ワイヤー式
今回はこのハウスをカーテン式出入口にする為の解説のしていきます。
![](https://kagayakiboyblog.com/wp-content/uploads/2022/08/%E5%A6%BB%E7%84%A1%E3%81%97%E3%82%A4%E3%83%A1%E3%83%BC%E3%82%B8-3.jpg)
ワイヤーを貼る位置を決める | |
